Lista Kontrolna: Montaż Płyt Drogowych
Montaż płyt drogowych to proces wymagający odpowiedniego przygotowania terenu, właściwego doboru narzędzi i przestrzegania zasad bezpieczeństwa. Tymczasowe płyty drogowe, wykonane ze stali lub plastiku, umożliwiają tworzenie stabilnych nawierzchni podczas budowy czy modernizacji infrastruktury. Oto kluczowe informacje:
- Materiały: Stalowe płyty są wytrzymałe, a plastikowe lżejsze i odporne na korozję.
- Przygotowanie terenu: Oczyszczanie, wyrównanie i zagęszczenie gruntu to podstawa.
- Sprzęt: Żurawie, poziomice, pasy transportowe oraz systemy mocujące, np. Plate Locks.
- Bezpieczeństwo: ŚOI – kaski, rękawice, okulary; oznakowanie stref roboczych.
- Mocowanie: Stabilizacja płyt za pomocą kołków, sworzni lub systemów bezinwazyjnych.
- Konserwacja: Codzienne inspekcje, czyszczenie i wymiana uszkodzonych elementów.
Dzięki tym zasadom zapewnisz trwałość i bezpieczeństwo konstrukcji. Regularne kontrole i odpowiednie przechowywanie płyt przedłużają ich żywotność.
Przygotowanie i ocena terenu
Przygotowanie terenu pod montaż
Przed montażem należy odpowiednio przygotować teren. Usuń wszelkie odpady, gruz i kamienie, a następnie wyrównaj podłoże, co zapewni stabilność konstrukcji.
Zagęszczenie gruntu zwiększa jego nośność. W przypadku terenów podmokłych lub błotnistych zaleca się użycie geowłókniny, która poprawi stabilność podłoża.
Warto skonsultować się z inżynierem i przeprowadzić badania terenowe, aby wybrać najlepsze miejsce do montażu. Analiza właściwości gruntu pozwoli dobrać odpowiednie płyty.
Sprawdzanie warunków gruntowych i ruchowych
Badania nośności gruntu, takie jak próby obciążenia płytą, pomagają określić, jakie obciążenia może utrzymać grunt.
"Próby obciążenia płytą, znane również jako testy nośności płyty, są powszechnie stosowane w inżynierii geotechnicznej do określenia właściwości fizycznych powierzchni gruntu, w tym rzeczywistej wytrzymałości i nośności gruntu."
Rozmiar strefy naprężeń zależy od wymiarów użytej płyty testowej. Większe płyty pozwalają badać głębsze warstwy gruntu, co może ujawnić słabsze miejsca, które nie są widoczne w zagęszczonej warstwie powierzchniowej.
Lista kontrolna gotowości terenu
Po zakończeniu przygotowań i oceny terenu konieczna jest ostateczna kontrola gotowości.
- Obszar montażu powinien być dokładnie oczyszczony, a grunt zagęszczony i wyrównany.
- W przypadku słabej nośności zastosuj metody stabilizacji, takie jak stabilizacja chemiczna lub mechaniczna.
- Pamiętaj, że nadmierna wilgotność gruntu może wpłynąć na jego stabilność. W takich sytuacjach geowłóknina może okazać się szczególnie pomocna.
Zadbaj również o odpowiednie oznakowanie strefy roboczej i ograniczenie dostępu dla osób nieupoważnionych. Wszystkie wykopy oraz potencjalnie niebezpieczne miejsca muszą być zabezpieczone zgodnie z przepisami BHP. Regularne sprawdzanie stanu terenu, zarówno przed rozpoczęciem pracy, jak i po jej zakończeniu, pozwala uniknąć problemów technicznych i zwiększa bezpieczeństwo.
Wymagane narzędzia, sprzęt i środki bezpieczeństwa
Podstawowe narzędzia i sprzęt
Do montażu płyt drogowych niezbędne są urządzenia dźwigowe, narzędzia pomiarowe oraz mechanizmy mocujące. Wśród urządzeń dźwigowych znajdziemy żurawie, wózki widłowe i ładowarki teleskopowe – to właśnie one umożliwiają bezpieczne przenoszenie ciężkich płyt stalowych.
Aby precyzyjnie ustawić płyty, warto sięgnąć po:
- prowadnice wyrównujące,
- poziomicę, miarkę lub laser budowlany,
- mechanizmy mocujące, takie jak śruby, sworznie, kotwy betonowe czy systemy Plate Locks.
Jeśli chodzi o płyty z tworzyw sztucznych, ich instalacja wymaga jedynie łączników i śrub. Do wyrównania powierzchni używa się stalowych podkładek wyrównujących.
Dodatkowy sprzęt obejmuje belki rozpórowe, pasy transportowe i osprzęt takielunkowy. Aby zapewnić płynne przejścia, stosuje się rampy tymczasowe lub płyty ze skośnymi krawędziami.
Środki ochrony indywidualnej (ŚOI)
Każdy pracownik powinien być wyposażony w hełm ochronny, okulary ochronne oraz rękawice robocze. Ważne jest także, aby wszyscy uczestnicy prac byli przeszkoleni i mieli doświadczenie w obsłudze płyt drogowych, zarówno podczas ich montażu, jak i demontażu.
Procedury bezpieczeństwa podczas montażu
Po zapewnieniu odpowiednich narzędzi i środków ochrony należy przestrzegać rygorystycznych procedur bezpieczeństwa. Płyty powinny mieć co najmniej 30 cm zakładki na stabilnym gruncie z każdej strony.
Krawędzie płyt można zabezpieczyć asfaltem, a przy instalacji większej liczby płyt konieczne może być ich spawanie. Na nierównym terenie płyty należy wpuszczać poniżej poziomu jezdni.
Dla zwiększenia bezpieczeństwa stosuje się powłoki antypoślizgowe lub bieżniki, co jest szczególnie ważne na mokrej nawierzchni. Malowanie krawędzi w kontrastowych kolorach poprawia widoczność, a znaki ostrzegawcze informują kierowców o tymczasowych zmianach.
"Porozumienie w sprawie Bezpieczeństwa Budowlanego, po 10 latach działania na rynku, stało się liderem w dziedzinie bezpieczeństwa. Stworzyło podstawy do zmian systemowych i zmian w nawykach. Jeden generalny wykonawca nie jest w stanie przeprowadzić działań naprawczych w skali rynkowej. Ale razem w grupie 13 największych firm jest to realne i, jak pokazuje raport, skuteczne" – Jerzy Werle, Prezes Zarządu WARBUD SA.
Codzienna kontrola stanu wykopów i nawierzchni to kluczowy element procedur bezpieczeństwa. Przed rozpoczęciem montażu zaleca się konsultację z inżynierem konstrukcji oraz przeprowadzenie szczegółowych badań terenu.
Warto zauważyć, że Polska dokonała dużych postępów w zakresie bezpieczeństwa na budowach. Między 2009 a 2019 rokiem liczba osób poszkodowanych w wypadkach na budowach spadła o 45%, liczba ciężkich wypadków o 75%, a śmiertelnych o 63%. W latach 2009-2018 Polska poprawiła bezpieczeństwo na budowach bardziej niż jakikolwiek inny kraj UE.
Lista kontrolna procesu montażu
Rozładunek i pozycjonowanie płyt
Rozładunek płyt drogowych wymaga starannego przygotowania. Należy ocenić teren budowy i trasy transportowe, aby zidentyfikować potencjalne zagrożenia i przeszkody. Płyty stalowe, ze względu na ich duży ciężar i rozmiar, muszą być transportowane i obsługiwane przy użyciu wytrzymałych przyczep, żurawi oraz wózków widłowych obsługiwanych przez przeszkolony personel. Przed rozpoczęciem pracy należy sprawdzić stan techniczny sprzętu, w tym przyczep, żurawi, wózków widłowych i pasów mocujących. W trakcie transportu płyty muszą być rozmieszczone równomiernie, a pasy mocujące powinny być wystarczająco wytrzymałe, aby zapobiec przesuwaniu się lub uszkodzeniom.
Rozładunek należy przeprowadzać w wyznaczonym miejscu, stosując odpowiednie techniki podnoszenia. Po rozładunku konieczna jest inspekcja płyt w celu upewnienia się, że nie zostały uszkodzone. Ze względu na wagę i rozmiar, ustawianie płyt powinno odbywać się w zespołach dwuosobowych. W miejscach o wysokiej wilgotności należy zastosować geowłókninę zgodnie z wcześniejszym przygotowaniem terenu. Po prawidłowym rozmieszczeniu płyt można przystąpić do ich zabezpieczenia.
Mocowanie płyt
Płyty należy zabezpieczyć za pomocą kołków, sworzni lub systemów mocujących, które są dostosowane do przewidywanego ruchu i ciężaru pojazdów. Przed przystąpieniem do montażu konieczne jest przeprowadzenie oceny ryzyka, aby zidentyfikować potencjalne zagrożenia. Grunt powinien być odpowiednio wypoziomowany i oczyszczony z gruzu, a do pozycjonowania płyt należy używać właściwego sprzętu dźwigowego oraz odpowiednich technik podnoszenia.
"Plate Locks provide a fast, reusable, and DOT-compliant solution for securing road plates." – platelocks.com
System Plate Locks to nowoczesna i wygodna alternatywa dla tradycyjnych metod mocowania. W przeciwieństwie do standardowych rozwiązań, umożliwia bezpieczne dopasowanie płyt bez ingerencji w powierzchnię, co zwiększa bezpieczeństwo na placu budowy. Przypinanie płyt to najbardziej efektywna metoda ich mocowania, podczas gdy wpuszczanie w grunt wiąże się z większymi kosztami i dłuższym czasem realizacji. Regularne inspekcje i konserwacja systemów mocujących są kluczowe dla utrzymania stabilności i bezpieczeństwa.
Inspekcja i końcowe regulacje
Po zakończeniu mocowania konieczne jest przeprowadzenie końcowej inspekcji. Płyty muszą być stabilnie ustawione i odpowiednio zabezpieczone, aby mogły wytrzymać obciążenia generowane przez ruch pojazdów. Do ich mocowania należy używać śrub, łańcuchów lub innych elementów, które zapobiegną przemieszczaniu się płyt. Każda płyta powinna zostać sprawdzona pod kątem ewentualnych uszkodzeń, takich jak pęknięcia, deformacje czy nadmierne zużycie – uszkodzone elementy należy natychmiast wymienić. Regularna kontrola stanu płyt w trakcie realizacji projektu pozwala na szybkie wykrycie potencjalnych problemów.
Podłoże, na którym montowane są płyty, musi być dokładnie wypoziomowane. Po instalacji należy upewnić się, że elementy mocujące są bezpiecznie zakotwione, a wszelkie szczeliny zostały wyeliminowane, aby zapewnić spójność powierzchni. Dodatkowo, należy zadbać o odpowiednią zakładkę po obu stronach wykopu. Środki kontroli ruchu, takie jak oznakowanie, pachołki, bariery i światła ostrzegawcze, są niezbędne, a pracownicy powinni być wyposażeni w odpowiednie środki ochrony osobistej. Regularne inspekcje pomagają w szybkim wykrywaniu problemów, co wpływa na bezpieczeństwo i trwałość całej konstrukcji.
Konserwacja, inspekcja i demontaż
Regularna konserwacja i inspekcja
Codzienne kontrole wizualne płyt są kluczowe dla zapewnienia bezpieczeństwa pracy. Wykwalifikowany personel powinien regularnie przeprowadzać takie inspekcje przez cały czas trwania projektu. Należy zwracać uwagę na oznaki zużycia, uszkodzenia czy przemieszczenia, które mogą wpłynąć na stabilność konstrukcji.
Podczas przeglądów warto sprawdzać płyty pod kątem pęknięć, otworów, wygięć, odkształceń, a także oznak korozji i zużycia . Powierzchnie płyt powinny być regularnie czyszczone z brudu, lodu i innych zanieczyszczeń. Ważne jest również usunięcie odpadów gromadzących się przy krawędziach, które mogą stanowić zagrożenie dla bezpieczeństwa.
Szczególną uwagę należy zwrócić na centralny mechanizm podnoszący (klucz). Zużyty lub uszkodzony element może doprowadzić do upadku płyty podczas jej przemieszczania. W przypadku wykrycia jakichkolwiek usterek konieczne jest natychmiastowe podjęcie działań naprawczych.
Dobrym przykładem właściwej konserwacji są działania prowadzone w Kielcach podczas przebudowy Teatru im. Stefana Żeromskiego. Wprowadzono tam ograniczenie prędkości do 10 km/h, aby zminimalizować ryzyko uszkodzenia płyt.
Jeśli płyta jest uszkodzona lub niestabilna, należy ją wymienić lub wzmocnić. Regularne dbanie o stan techniczny płyt ułatwia ich późniejszy, bezpieczny demontaż.
Bezpieczny demontaż i składowanie
Podczas demontażu płyt drogowych należy upewnić się, że sprzęt dźwigowy jest sprawny, a personel odpowiednio przeszkolony. Bezpieczeństwo w tym procesie jest priorytetem.

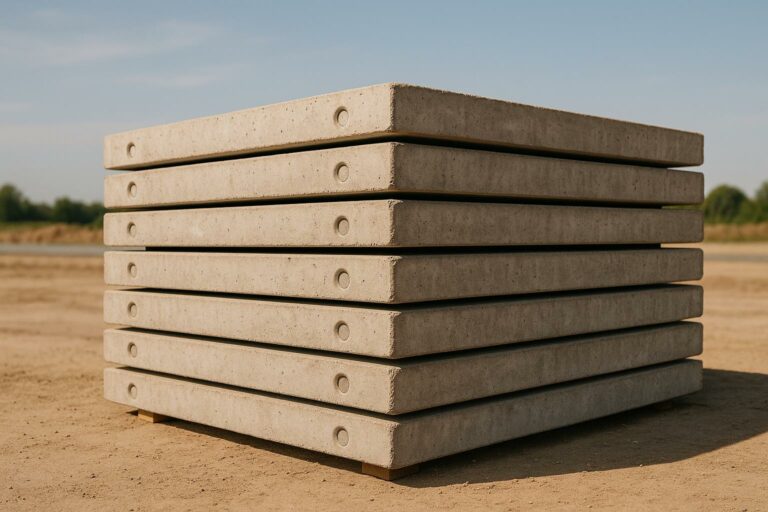

Po zdjęciu płyt należy układać je płasko na belkach lub paletach. Między poszczególne warstwy warto włożyć sklejkę, co zapobiega uszkodzeniom powierzchni i ułatwia późniejsze rozdzielanie.
Warunki przechowywania mają duży wpływ na trwałość płyt. Najlepiej przechowywać je w zamkniętych pomieszczeniach, a w przypadku składowania na zewnątrz – stosować wodoodporne osłony. Unikaj pozostawiania płyt w miejscach, gdzie mogą być narażone na działanie stojącej wody lub trudnych warunków pogodowych.
Regularne kontrole składowanych płyt pozwalają na szybkie wykrycie problemów, takich jak korozja czy deformacje. Przed ponownym użyciem każda płyta powinna być dokładnie sprawdzona pod kątem uszkodzeń mechanicznych i korozji. W razie potrzeby należy wymienić uszkodzone elementy mocujące oraz oczyścić powierzchnię z zabrudzeń, co zapewni bezpieczne dalsze użytkowanie.
sbb-itb-0d47eb6

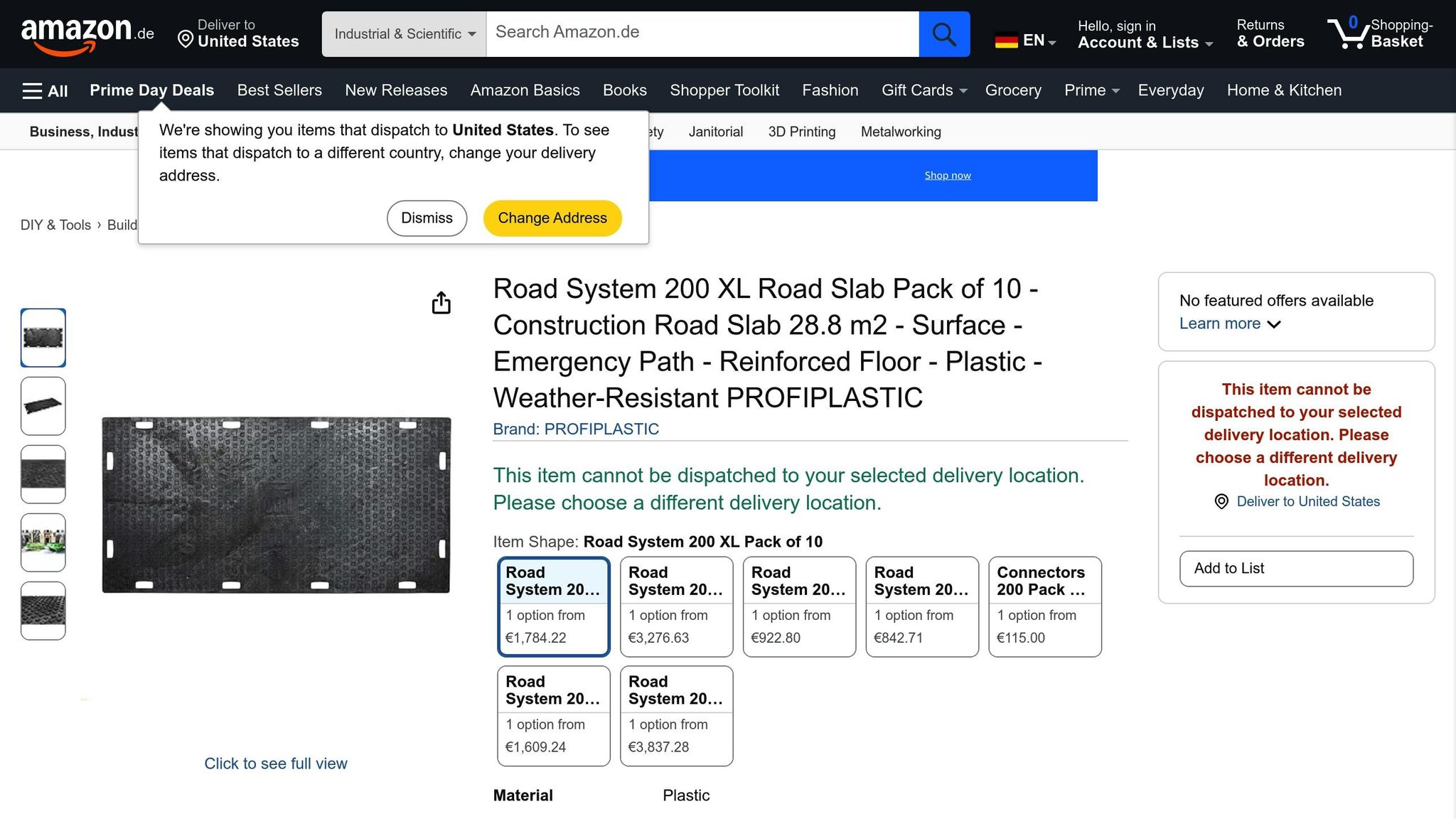

Tymczasowa droga z płyt drogowych ROAD SYSTEM 200 XL
Podsumowanie: Bezpieczny i efektywny montaż płyt drogowych
Montaż płyt drogowych to proces, który wymaga starannego przygotowania i dbałości o każdy szczegół. Kluczowe jest dokładne zaplanowanie prac, w tym mapowanie terenu, wyznaczenie stref bezpieczeństwa oraz wybór odpowiedniego sprzętu dźwigowego.
Dobór materiału to podstawa bezpieczeństwa i trwałości. Stal A36 jest często wybierana ze względu na swoją wytrzymałość i niezawodność. Ważne jest również precyzyjne określenie rozmiarów i grubości płyt, które muszą odpowiadać rozpiętości i przewidywanemu obciążeniu.
Podczas instalacji należy stosować mechaniczne systemy podnoszenia i starannie zabezpieczać każdą płytę za pomocą kolców kolejowych lub śrub wwiercanych. Dodatkowo, warto zadbać o antypoślizgową powierzchnię, szczególnie w miejscach narażonych na wilgoć.
Nadzór nad montażem to kolejny istotny element. Wyznaczenie osoby odpowiedzialnej za kontrolę procesu montażu pomaga zapewnić bezpieczeństwo i zgodność z planem. Nie można zapominać o odpowiednim oznakowaniu ostrzegawczym oraz przestrzeganiu lokalnych przepisów .
Regularne inspekcje od momentu rozpoczęcia użytkowania pozwalają na szybkie wykrycie ewentualnych przesunięć płyt spowodowanych ruchem. Precyzyjne zabezpieczenie zakładek płyt i montaż pochylni zapewniają płynne przejście między krawędzią płyty a jezdnią. Zaplanowanie łatwego dostępu do płyt ułatwia ich kontrolę i konserwację.
Przestrzeganie tych zasad pozwala stworzyć bezpieczną i trwałą infrastrukturę, zapewniając komfort użytkownikom i minimalizując ryzyko awarii.
FAQs
Jakie są kluczowe różnice między stalowymi a plastikowymi płytami drogowymi pod względem wytrzymałości i odporności na warunki atmosferyczne?
Stalowe i plastikowe płyty drogowe – które wybrać?
Stalowe płyty drogowe wyróżniają się niezwykłą wytrzymałością i świetnie sprawdzają się w trudnych warunkach atmosferycznych, takich jak ekstremalne temperatury czy intensywne opady deszczu lub śniegu. Ich solidna konstrukcja zapewnia także większą odporność na uszkodzenia mechaniczne, co czyni je doskonałym wyborem do ciężkich prac budowlanych, gdzie liczy się trwałość i niezawodność.
Z drugiej strony, plastikowe płyty drogowe są znacznie lżejsze, co ułatwia ich transport i instalację. Jednak ich odporność na skrajne warunki pogodowe jest mniejsza. W niskich temperaturach mogą być bardziej podatne na pękanie, a w wysokich – na deformacje. Mimo to, świetnie sprawdzają się w mniej wymagających projektach, gdzie kluczowe znaczenie ma szybki montaż i demontaż.
Ostateczny wybór między stalowymi a plastikowymi płytami zależy przede wszystkim od specyfiki projektu oraz warunków, w jakich będą wykorzystywane.
Jak prawidłowo przygotować teren pod montaż płyt drogowych, aby zapewnić stabilność i bezpieczeństwo?
Jak przygotować teren pod montaż płyt drogowych?
Stabilność i bezpieczeństwo nawierzchni zaczynają się od właściwego przygotowania terenu. Pierwszym krokiem jest usunięcie warstwy humusu, a następnie wyrównanie podłoża zgodnie z zaplanowaną niweletą. To kluczowe, aby zapewnić odpowiednią podstawę dla płyt drogowych.
Kolejnym etapem jest dostosowanie warstwy podłoża do rodzaju gruntu. W praktyce często stosuje się warstwę wyrównawczą o grubości 3–5 cm, wykonaną z piasku lub mieszanki cementowo-piaskowej. Taka warstwa pomaga ograniczyć ryzyko osiadania nawierzchni, co przekłada się na jej trwałość.
Precyzja w przygotowaniu podłoża nie tylko wydłuża żywotność konstrukcji, ale także zwiększa bezpieczeństwo użytkowników. Solidne wykonanie tych prac minimalizuje ryzyko uszkodzeń i sprawia, że montaż płyt przebiega sprawniej.
Jak zapewnić bezpieczeństwo podczas montażu płyt drogowych na placu budowy?
Aby zredukować ryzyko wypadków podczas montażu płyt drogowych, kluczowe jest przestrzeganie kilku podstawowych zasad bezpieczeństwa. Przede wszystkim pracownicy powinni być wyposażeni w odpowiednie środki ochrony indywidualnej, takie jak kaski ochronne, rękawice i odzież roboczą. Dodatkowo niezbędne jest korzystanie z właściwego sprzętu do podnoszenia i układania płyt, na przykład trawersów z zawiesiami wielohakowymi, które zapewniają stabilność i bezpieczeństwo.
Teren, na którym odbywają się prace, musi być odpowiednio oznakowany i zabezpieczony, aby uniemożliwić przypadkowy dostęp osób postronnych. Ważne jest także przestrzeganie wytycznych producenta dotyczących transportu i instalacji płyt. Pracownicy powinni przejść specjalistyczne szkolenia z zakresu bezpiecznego montażu, co pozwoli uniknąć błędów i zagrożeń. Regularne kontrole stanu technicznego sprzętu oraz ścisłe przestrzeganie przepisów BHP są nieodzowne, by prace przebiegały w sposób bezpieczny i sprawny.
